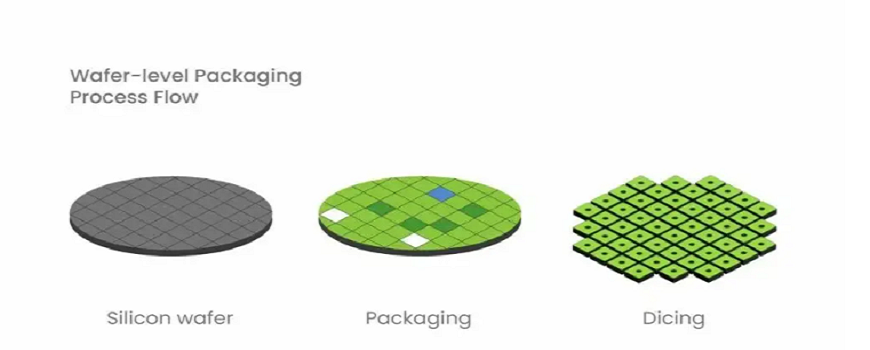

安装半导体集成电路芯片用的外壳，起着安放、固定、密封、保护芯片和增强电热性能的作用，而且还是沟通芯片内部世界与外部电路的桥梁——芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印制板上的导线与其他器件建立连接。因此，封装对CPU和其他LSI集成电路都起着重要的作用。

封装材料：塑料、陶瓷、玻璃、金属等。

封装形式：普通双列直插式，普通单列直插式，小型双列扁平，小型四列扁平，圆形金属，体积较大的厚膜电路等。

封装体积：最大为厚膜电路，其次分别为双列直插式，单列直插式，金属封装、双列扁平、四列扁平为最小。

引脚间距：普通标准型塑料封装，双列、单列直插式一般多为2.54±0.25 mm，其次有2mm（多见于单列直插式）、1.778±0.25mm（多见于缩型双列直插式）、1.5±0.25mm，或1.27±0.25mm(多见于单列附散热片或单列V型)、1.27±0.25mm(多见于双列扁平封装)、1±0.15mm(多见于双列或四列扁平封装)、0.8±0.05～0.15mm(多见于四列扁平封装)、0.65±0.03mm(多见于四列扁平封装)。

引脚宽度：

双列直插式封转一般有7.4～7.62mm、10.16mm、12.7mm、15.24mm等数种。

双列扁平封装（包括引线长度）一般有6～6.5±mm、7.6mm、10.5～10.65mm等。

四列扁平封装（40引脚以上的长×宽）一般有10×10mm(不计引线长度)、13.6×13.6±0.4mm(包括引线长度)、20.6×20.6±0.4mm(包括引线长度)、8.45×8.45±0.5mm(不计引线长度)、14×14±0.15mm（不计引线长度）等。
