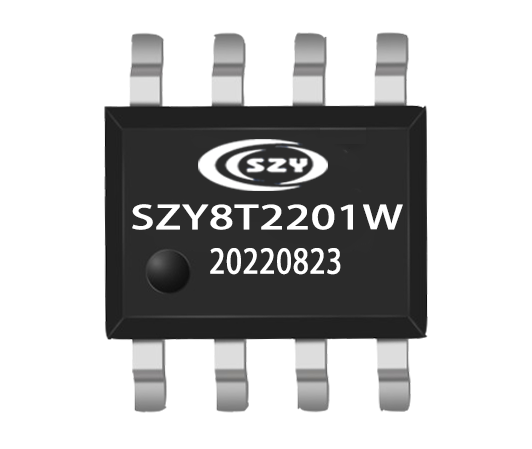

SZY8T2201W触摸芯片
产品简介：
单通道电容式触摸输入，单路PWM输出，灯光亮度可根据需要随意调节,PWM输出频率：31K,ESD可达4KV.
一、产品概述
SZY8T2201W是一款单通道电容式触摸输入，单路PWM输出，用于LED灯光开关控制及亮度调节的触摸芯片，灯光无闪屏，性能稳定，高抗干扰。
可应用于触摸调光LED台灯，触摸调光LED壁灯或其他需要PWM输出控制的触摸式产品。
产品参数
一、绝对最大值
项目 | 符号 | 额定值 | 单位 |
电源电压 | VDD | -0.3 ~ 5.5 | V |
输入/输出电压 | VI / VO | GND-0.3 ~ VDD+0.3 | V |
工作温度 | TDD | -20 ~ 70 | ℃ |
储藏温度 | TST | -50~ 125 | ℃ |
二、电气参数（OPT1=1, OPT2=1, Cs=22nF，环境温度为25℃）
参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作电压 | VDD | - | 2.5 | 3.0 | 5.5 | V |
待机电流 | Isb | VDD=5.0V | 5 | 6 | 7 | uA |
VDD=3.0V | 3 | 4 | 6 | uA | ||
输入引脚 | VIL | 输入低电压范围 | 0 | - | 0.3 | VDD |
输入引脚 | VIH | 输入高电压范围 | 0.7 | - | 1.0 | VDD |
PWM输出频率 | Fpwm | - | - | 31 | - | KHz |
应用领域
一、应用领域
贺卡 小家电 智趣玩具 礼品
