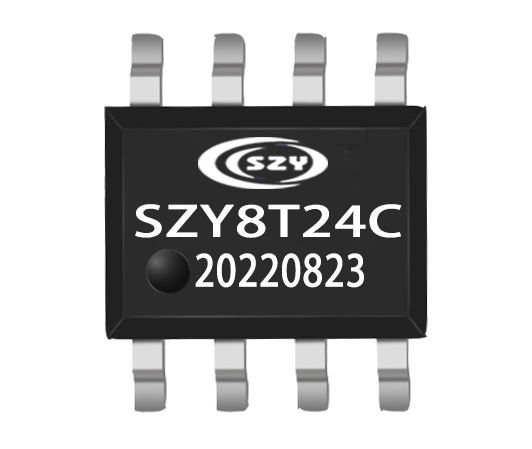

SZY8T24C触摸芯片
产品简介：
2键电容式按键触摸及接近感应开关控制芯片,内置LDO,最多可支持4通道输入检测并对应输出,工作模式功耗20uA， 低功耗模式5uA
一、产品特性
SZY8T24C系列是一款电容式按键触摸及接近感应开关控制芯片，替代传统机械结构开关。产品采用CMOS工艺制造，内置LDO，结构性能稳定，功耗低，通过引脚可配置多种输出模式。
芯片最多可支持4通道输入检测并对应输出，广泛应用于智能家居、益智玩具、灯光控制等DC类产品中，实现产品智能化。
产品参数
项目 | 符号 | 额定值 | 单位 |
电源供应电压 | VDD | GND -0.3 ~ VDD+6.0 | V |
输入/输出电压 | VI / VO | GND-0.2 ~ VDD+0.2 | V |
工作温度 | TDD | -20 ~+85 | ℃ |
储藏温度 | TST | -40 ~+125 | ℃ |
芯片抗静电强度HBM | ESD | 6 | KV |
二、DC/AC特性
参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作电压 | VDD | 启用内部稳压电路 | 2.4 | 3.7 | 5.5 | V |
内部稳压电路输出 | VREG | VDD （3.0V~5.0V） | 2.2 | 2.3 | 2.4 | V |
静态工作电流 （启用内部稳压电路） | IDD | 低功耗模式 | 4.0 | 5.0 | 6.0 | mA |
快速模式 | 16 | 20 | 24 | mA | ||
输入引脚 | VIL | 输入低电压范围 | 0 | - | 0.2 | VDD |
输入引脚 | VIH | 输入高电压范围 | 0.8 | - | 1.0 | VDD |
输出引脚灌电流 | IoL | VDD=3.0V, VOL=0.6V | - | 8.0 | - | mA |
输出响应时间 | TR | 低功耗模式 | - | - | 160 | ms |
快速模式 | - | - | 45 | ms |

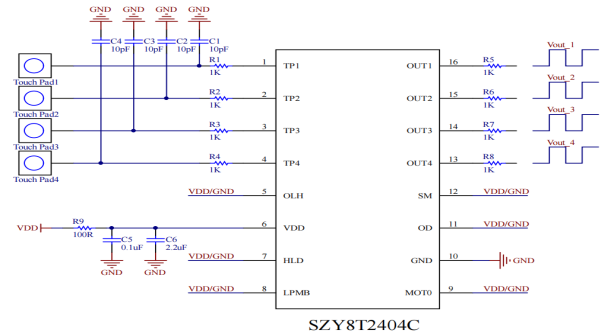

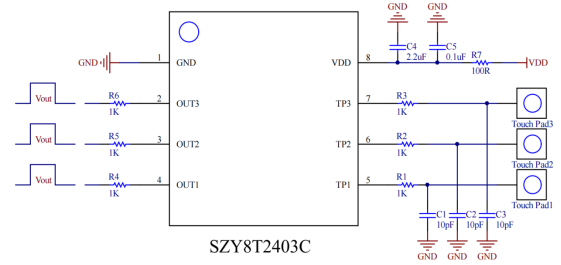

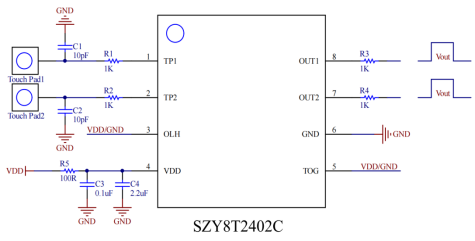

三、2键 3键 4键典型应用电路原理图
四、SOP8封装尺寸图
应用领域
一、应用领域
贺卡、圣诞、礼品
智能玩具、儿童玩具
扩音器、便携游戏机
各类音频产品、MP3
