SZY8T566触摸芯片

您的位置：首页 > 产品中心 > SZY8T566触摸芯片

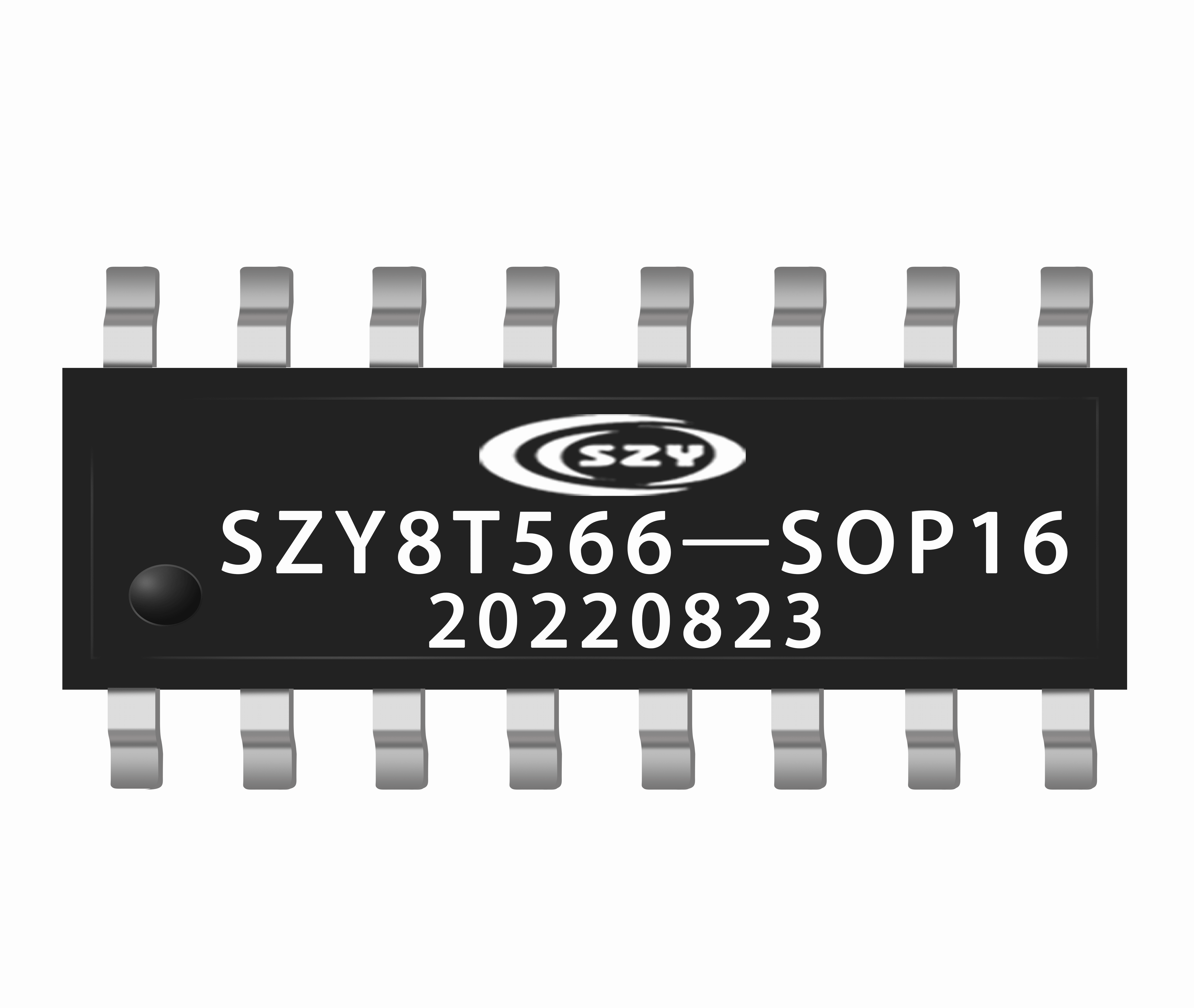

SZY8T566触摸芯片

产品简介：

6键电容式触摸检测芯片，基于8Bit MCU Base，最多支持12路触摸通道支持2路硬件PWM输出,IO保持或同步输出

芯片特性芯片参数应用领域

一、产品概述

SZY8T566系列是一款多键电容式触摸检测芯片，采用CMOS工艺制造，基于8Bit MCU Base，性能稳定，高抗干扰。芯片最多支持12路触摸通道，支持2路硬件PWM输出,IO保持或同步输出等。芯片通过软件控制可以有多种模式输出。芯片可广泛应用于小家电、智能家居、触摸手环、AI智能产品及其他DC类触摸按键检测产品上，实现产品智能化。

产品参数

一、绝对最大值（所有电压以GND为参考）

项目	符号	额定值	单位
电源电压	V_DD	2.0 ~ 5.5	V
输入/输出电压	V_I/ V_O	GND-0.3 ~ VDD+0.3	V
工作温度	T_DD	-20 ~ 70	℃
储藏温度	T_ST	-50~ 125	℃

注：最大电压不能超过5.5V，否则可能永久性的损坏IC。

二、电气参数（所有电压以GND为参考，VDD=3.3V，Cs=22nF，环境温度为25℃ ）
参数
符号
条件
最小值
典型值
最大值
单位
工作电压
VDD

2.0
3.3
5.5
V
静态工作电流
（启用内部稳压电路）
I_DD
低功耗模式
5
10
15
uA

工作模式
80
100
200
uA
输入引脚
V_IL
输入低电压范围
0
-
0.2
VDD
输入引脚
V_IH
输入高电压范围
0.8
-
1.0
VDD
ESD等级
-

-
4
-
KV

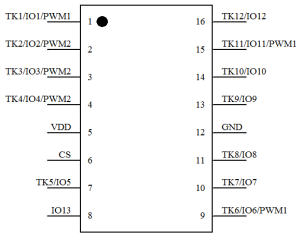

三、封装及引脚描述

NO.
名称
描述
1
TKx
触摸输入通道（1~12）
2
IOx
普通IO口（1~13）
3
PWMx
硬件PWM输出（1~2）
4
VDD/AVDD
数字/模拟正电源
5
GND/AGND
数字/模拟负电源
6
CS
触摸采样电容脚

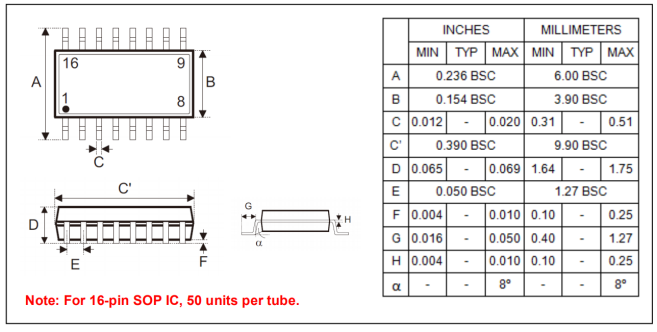

四、SOP8和SOP16封装尺寸图

应用领域

一、应用领域
贺卡、圣诞、礼品
智能玩具、儿童玩具
扩音器、便携游戏机
各类音频产品、MP3
