24K一段30秒录音芯片
产品简介:
一、芯片功能说明 硬件:长按录音键,ON/OFF录音键,一遍播放键,循环播放键,LED灯 1、长按录音键:长按录音,开始录音先发“嘀”声,30秒到或松开播放录音内容。 2、ON/OFF录音键:短按录音,开始录音先发“滴”声,30秒到或OFF播放录音内容。 3、一遍播放键:触发播放录音内容一遍,再次触发从头开始播放。 4、循环播放键:触发循环播放录音内容,触发第二次为OFF。 5、LED灯:录音时LED灯长亮,播放时LED灯以3HZ闪烁。 6、芯片掉电保存内容。

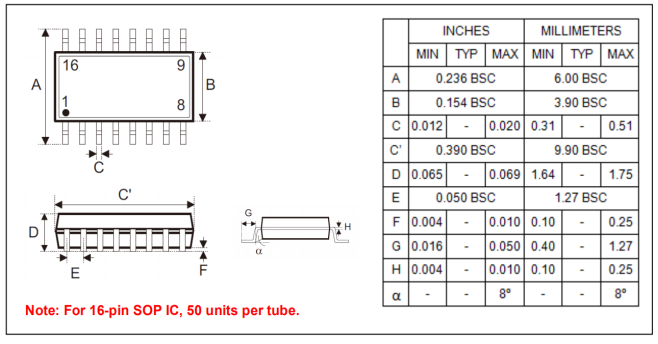

SOP16芯片尺寸图
产品参数
1、绝对最大额定值
Symbol | Parameter | Min | Max | Unit |
Tamb | Ambient Temperature | -40 | +85 | °C |
Tstg | Storage temperature | -65 | +150 | °C |
VBAT | SupplyVotage | -0.3 | 5.5 | V |
VvDDIO33 | 3.3V IO Input Votage | -0.3 | 3.6 | V |
2、PMU 特性
Symbol | Parameter | Min | Typ | Max | Unit | Test Conditions |
VBAT | Voltage Input | 2.0 | 3.7 | 5.5 | V | _ |
VvDDIO | Voltage output | 2.0 | 3.0 | 3.4 | V | VBAT=3.7V,100mA loading |
IvDDIO | Loading current | _ | _ | 100 | mA | VBAT=3.7V |
3、IO输入/输出电气逻辑特性
IO input characteristics | ||||||
Symbol | Parameter | Min | Typ | Max | Unit | Test Conditions |
VIL | Low-Level Input | -0.3 | _ | 0.3*VDDIO | V | VDDIO=3.3V |
VIH | High-Level Input Voltage | 0.7* VDDIO | _ | VDDIO+0.3 | V | VDDIO=3.3V |
IO output characteristics | ||||||
VOL | Low-Level Output Voltage | _ | _ | 0.33 | V | VDDIO=3.3V |
VOH | High-Level Output Voltage | 2.7 | _ | _ | V | VDDIO=3.3V |
4、内部电阻器特性
Port | General Output | High | Internal pull-Up Resistor | Internal pull-Down Resistor | Comment |
PAO、PA4~PA6、PA11~PA13 | 8mA | 64mA | 10K | 60K | 1、PA0 default pull up |
PA9 (high voltage I/O) | 8mA | _ | 10K | 60K | |
USBDP | 10mA | _ | 1.5K | 15K | |
USBDM | 10mA | _ | 180K | 15K |
应用领域
一、电子玩具(智趣玩具,童车,发光音乐鞋,发声发光所有玩具等等)
二、智能锁(指纹锁,密码锁,电子锁,刷卡锁,保险柜)
三、智能家居(可视门铃,无线门铃,猫眼门铃,闹钟,唤醒灯,按摩椅,睡眠宝,扫地机等等)
四、消费类电子(成人用品,飞机杯,共享充电宝,耳温枪,电子称,消毒盒,眼部按摩仪,艾灸仪,安抚机,成人用品,圣诞音乐灯光产品等等)
五、家电类(血氧仪,按摩仪,热水壶提示音,电饭煲,扫地机,婴儿监控器,血压仪)
六、医疗机械设备,大卡车,BYD公共汽车等等
