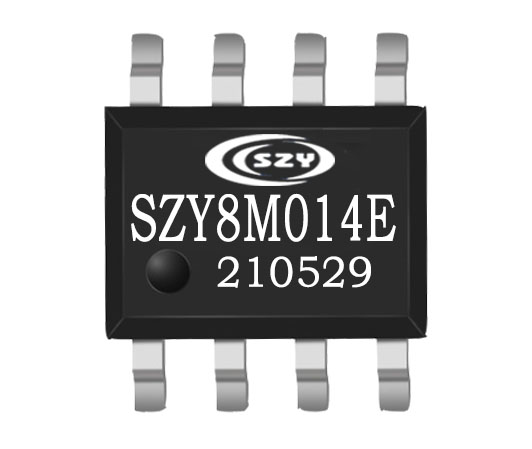

SZY8M014E 14 I/O 5通道8 位单片机
产品简介：
SZY8M014E是以EPROM作为存储器的 8 位元微控制器，有14个双向I/O脚，每个I/O脚有单独的暂存器控制为输入或输出脚 。三组定时器， 5 组 10 位的 PWM 输出，1 组蜂鸣器输出，可用来驱动马达、 LED、或蜂鸣器。采用双时钟机制，高速振荡或者低速振荡都可以分别选择内部RC振荡或外部Crystal输入。可选择多种工作模式。有多种事件可以触发中断唤醒。SZY8M014E进入正常操作模式(Normal)或慢速模式(Slow mode) 来处理突发事件。
一、芯片特性
l 宽广的工作电压：
Ø 2.0V ~ 5.5V @系統时钟 ≦8MHz。
Ø 2.2V ~ 5.5V @系統时钟 >8MHz。
l 宽广的工作温度：-40°C ~ 85°C。
l 2Kx14 位的程序存储器空间。
l 128 字节的通用数据存储器空间。
l 14 根可分别单独控制输入输出方向的I/O脚（GPIO）、PA[7:0]、PB[5:0]。
l PA[5:0]及PB[3:0]可选择输入时使用内部下拉电阻。
l PA[7:0]及PB[5:0]可选择输入时使用内部上拉电阻。
l PB[5:0]可选择内部上拉电阻或开漏输出（Open-Drain）。
l PA[5]可选择当作输入或开漏输出（Open-Drain）。
l 8 级深度硬件堆栈（Stack）。
l 访问数据有直接或间接寻址模式。
l 一组 8 位上数定时器（Timer0）包含可编程的预分频器。
l 二组 10 位下数定时器（Timer1,3）可选自动重载或连续下数计时。
l 五个 10 位的脉冲宽度调变输出（PWM1、2、3、4、5），PWM1/2 共享Timer1；PWM3/4/5 共享Timer3。
l 一个蜂鸣器输出（BZ1）。
l 38/57KHz红外线载波（IR）频率可供选择，同时载波之极性也可以通过寄存器选择。
l 内置准确的低电压侦测电路（LVD）。
l 内置准确的电压比较器（Voltage Comparator）。
l 内置上电复位电路（POR）。
l 内置低压复位功能（LVR）。
l 内置看门狗计时（WDT），可由配置字节（Configuration Word）控制开关。
l 内置电阻/频率转换器（RFC）功能。
l 双时钟机制，系统时钟可以随时切换高速振荡或者低速振荡。
Ø 高速振荡时钟:E_HXT（超过 6MHz外部高速晶振）
E_XT（455K~6MHz外部晶振）
I_HRC（1~20MHz內部高速RC振荡）
Ø 低速振荡时钟：E_LXT（32KHz外部低速晶振）
I_LRC（內部 32KHz低速RC振荡）
l 四种工作模式可随系统需求调整电流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、待机模式
（Standby mode）与睡眠模式（Halt mode）。
l 八种硬件中断：
Ø Timer0 上溢中断。
Ø Timer1 下溢中断。
Ø Timer3 下溢中断。
Ø WDT中断。
Ø PA/PB输入状态改变中断。
Ø 两组外部中断。
Ø 低电压侦测中断。
l SZY8M014E在待机模式（Standby mode）下的八种唤醒中断：
Ø Timer0 上溢中断。
Ø Timer1 下溢中断。
Ø Timer3 下溢中断。
Ø WDT中断。
Ø PA/PB输入状态改变中断。
Ø 两组外部中断。
Ø 低电压侦测中断。
l SZY8M014E在睡眠模式（Halt mode）下的三种唤醒中断：
Ø WDT中断。
Ø PA/PB输入状态改变中断。
Ø 两组外部中断.

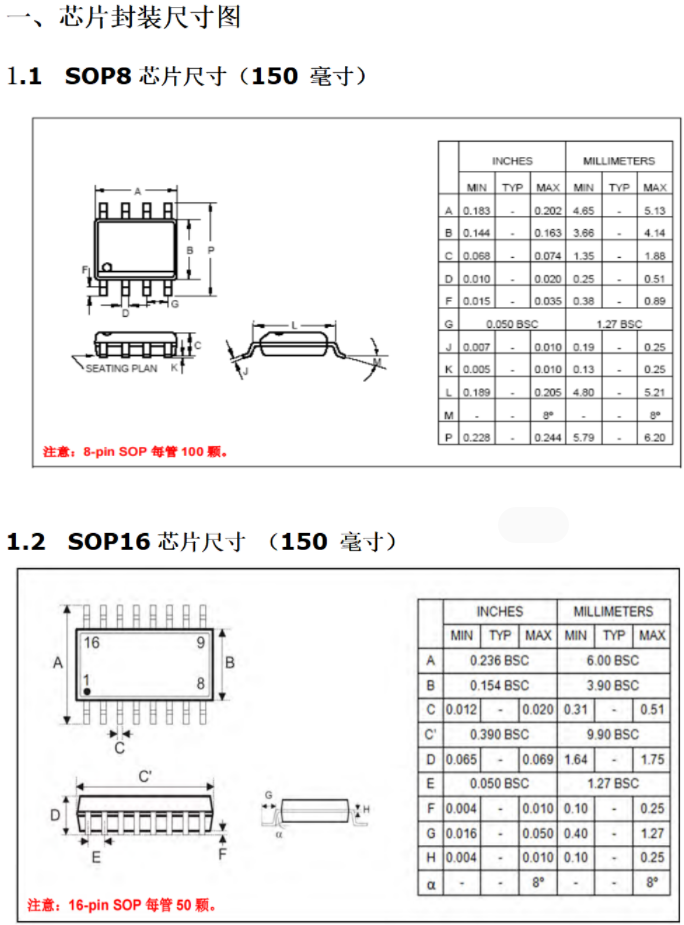

产品参数
应用领域
一、电子玩具（智趣玩具，童车，发光音乐鞋，发声发光所有玩具等等）
二、智能锁（指纹锁，密码锁，电子锁，刷卡锁，保险柜）
三、智能家居（可视门铃，无线门铃，猫眼门铃，闹钟，唤醒灯，按摩椅，睡眠宝，扫地机等等）
四、消费类电子（成人用品，飞机杯，共享充电宝，耳温枪，电子称，消毒盒，眼部按摩仪，艾灸仪，安抚机，成人用品，圣诞音乐灯光产品等等）
五、家电类（血氧仪，按摩仪，热水壶提示音，电饭煲，扫地机，婴儿监控器，血压仪）
六、医疗机械设备，大卡车，BYD公共汽车等等
