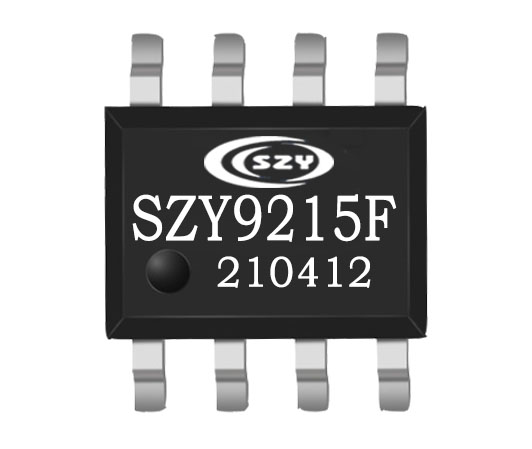

SZY9215F 10W F 类功放芯片

SZY9215F 10W F类功放芯片

产品简介：

SZY9215F是一款2Ω-10W 、4Ω-6.3W、单声道F类音频功率放大器。SZY9215F采用高耐压工艺，耐压可达7V, 同时对内部电路等方面进行优化，及大程度的提高输出功率。通过一个MODE管脚可以方便地切换为AB类模式，完全消除EMI干扰。在D类放大器模式下可以提供高于90%的效率，新型的无滤波器结构可以省去传统D类放大器的输低通滤波器，LTK5129独有的DRC（Dynamic range control）技术，降低了大功率输出时，由于波形切顶带来的失真，相比同类产品，动态反应更加出色, 采用ESOP-8封装。

芯片特性芯片参数应用领域

*输入电压范围2.5V-7V

*无滤波的D类/AB类放大器、低静态电流和低EMI

*FM模式无干扰

*优异的爆破声抑制电路

*超低底噪、超低失真

*10% THD+N，VDD=7V，2Ω+15UH负载下提供高达10W的输出功率

*10% THD+N，VDD=7V，4Ω +33UH负载下提供高达6.3W的输出功率

*过温保护、短路保护

*关断电流 < 1ua

产品参数

描述	符号	测试条件	最小值	典型值	最大值	单位
静态电流	IDD	VDD =5V,D类	-	5	-	mA
静态电流	IDD	VDD =4.2V，AB类		11		mA
关断电流	ISHDN	VDD=3V to 5 V	-	1		uA
静态底噪	Vn	VDD=5V ,AV=20DB,Awting		80		uV
D类频率	FSW	VDD= 5V		540		kHz
输出失调电压	Vos	VIN=0V		10		mV
启动时间	Tstart	Vdd=5V，Bypass=1uF		130		MS
增益	Av	D类模式，RIN=27k		≈20		DB
电源关闭电压	Vddsd	SD=0		<1.6		V
电源开启电压	Vddopen	SD=0		>2.5		V
SD关断电压	Vsdsd	Vdd=7V		>1.9		V
		Vdd=6V		>1.7
		Vdd=5V		>1.5
		Vdd=4V		>1.4
		Vdd=3V		>1.2
SD开启电压	Vsdopen	Vdd=7V		<1.6		V
		Vdd=6V		<1.5
		Vdd=5V		<1.4
		Vdd=4V		<1.3
		Vdd=3V		<1.2
D类开启电压	MODE/D	Vdd=7V		>2.0		V
		Vdd=6V		>1.9
		Vdd=5V		>1.8
