SZY89F-离线语音识别芯片

产品简介：

SZY89F，可控制中英文控制指令，最多可识别18条。采用了高性能 32 位音频处理器，软件采用了第五代的语音识别算法、降噪算法、麦克阵列等前端处理算法，识别距离可调：支持5米以上识别距离，背景噪声抑制：稳态、动态噪音，环境噪声抑制。本地语音识别(基于最新的TDNN深度神经网络识别算法)，支持纯离线识别，综合识别率可达98%以上，识别时间小于100 ms，误判率极低。

芯片特性芯片参数应用领域

一、芯片内部特性
1.1 CPU组成部分

＊ 32-bit DSP支持硬件浮点单元 (FPU)

＊高达160MHz可编程处理器

＊ 64矢量中断

＊ 4级中断优先级

1.2 DSP 音频处理

＊ SBC、AAC音频解码支持BT音频

＊ BT电话支持mSBC语音编解码器

＊支持MP2、MP3、WMA、APE、FLAC、AAC、MP4、M4A、WAV、AIF、AIFC音频解码

＊用于语音处理的数据包丢失隐藏器（PLC）

＊声学回声消除/抑制（AEC、AES）

＊单/双MIC环境噪声消除系统（ENC）

＊多频段DRC限制器

＊ 10个波段的EQ配置的语音效果

1.3 音频编解码器

＊单通道16位DAC，信噪比>=95 dB

＊单通道16位ADC，信噪比>=90 dB

＊支持8KHz/11.025KHz/16KHz/22.05KHz/24KHz/ 32KHz/44.1KHz/48KHz的采样率
＊一个模拟MIC放大器，内置MIC偏置发生器

＊支持两个PDM数字MIC输入

＊单通道模拟MUX

＊支持在DAC路径上的无帽、单端和差动模式

＊支持16欧姆和32欧姆的扬声器加载

1.4 外围设备
＊全速USB 2.0 OTG控制器

＊ 6个多功能32位定时器，支持捕获和PWM模式

＊三种全双工基本UART、UART0和UART1均支持DMA模式

＊一个硬件IIC接口支持主机和设备模式

＊ 10位ADC用于模拟采样

＊外部唤醒/中断在所有GPIOs。

1.5 PMU

＊用于内部数字和模拟电路电源的低压LDO

＊ 3uA软关模式下的电流消耗

＊内置LDO为核心，I/O，蓝牙和flash

＊ VBAT为2.2V ~ 5.5V
＊ VDDIO为2.2V~3.6V

1.6 核心算法

＊科大讯飞语音识别算法
＊高可靠的唤醒识别率

＊更远距离的唤醒

＊更低误唤醒率

＊更丰富的语音控制指令条数

＊更强的抗噪音能力

＊更快的响应识别时间

＊免联网的纯离线识别

1.7 芯片封装

＊SOP16/SSOP24

1.8 温度

＊工作温度:-20℃~ +70℃

＊储存温度:-65℃~ +150℃

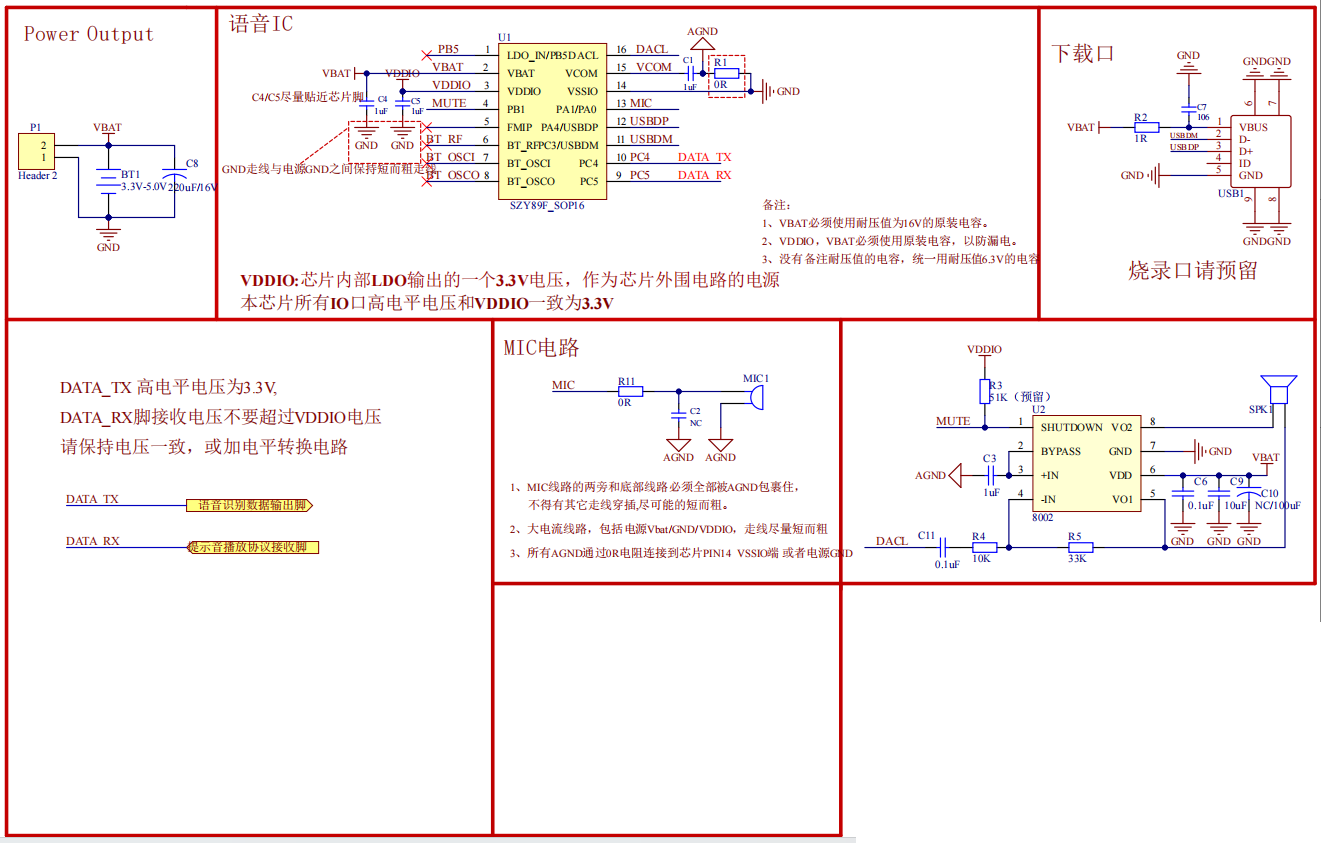

二、参考原理图

产品参数

三、电气特性

3.1 绝对最大额定参数

Symbol	Parameter	Min	Max	Unit
Tamb	Ambient Temperature	-20	+70	°C
Tstg	Storage temperature	-65	+ 150	°C
VBAT	Supply Voltage	2.2	5.5	V
V3.3IO	3.3V IO Input Voltage	-0.3	VDDIO+0.3	V
LDO_IN	Charge Input Voltage	-0.3	5.5	V

注意:超过上面列出的绝对最大额定值有可能损坏芯片。
3.2 PMU特性

Symbol	Parameter	Min	Typ	Max	Unit	Test Conditions
LDO_IN	Loadingcurrent	_	_	300	mA	VBAT = 4.2V
VBAT	Voltage Input	2.2	3.7	5.5	V
VDVDD	Voltage output	0.9	1.2	1.25	V	VBAT = 4.2V, 30mA loading
VVDDIO	Voltage output	_	3.3	_	V	VBAT = 4.2V, 100mA loading
VBT_AVDD	Voltage output		1.3		V	VBAT=4.2V, 100mA loading

3.3蓄电池充电器

Symbol	Parameter	Min	Typ	Max	Unit	Test Conditions
LDO_IN	Charge Input Voltage	4.5	5	5.5	V	_
VCharge	Charge Voltage	4. 15	4.2	4.25	V	_
ICharge	Charge Current	20		300	mA	Charge current at fast charge mode
ITrikl	Trickle Charge Current	20	45	70	mA	VBAT<VTrikl
